板式精馏塔带控制节点工艺流程图（PI&D）

流程总述：

本工艺流程采用苯、甲苯沸点差异，通过精馏塔进行分离。首先将混合物料通过离心泵送入预热器进行预热，经预热后达到泡点，再将混合物料进入精馏塔精馏，塔顶蒸汽通过全冷凝器冷凝，部分冷凝液回流至塔内，其余作为苯产品采出；塔底得到甲苯。此工艺采用循环精馏工艺，塔底物料再经过塔底再沸器加热，再将物料送入塔内进行多次精馏，进而得到纯度更高的苯与甲苯。

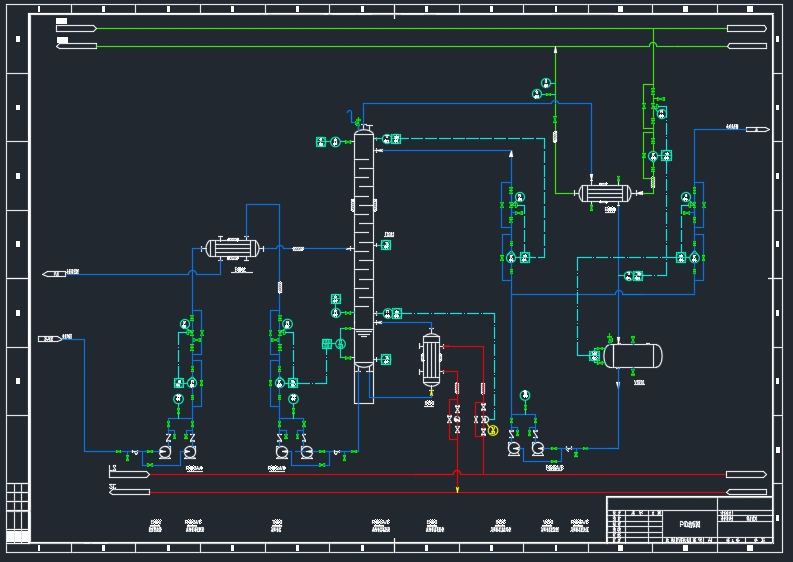

1、精馏工艺总图

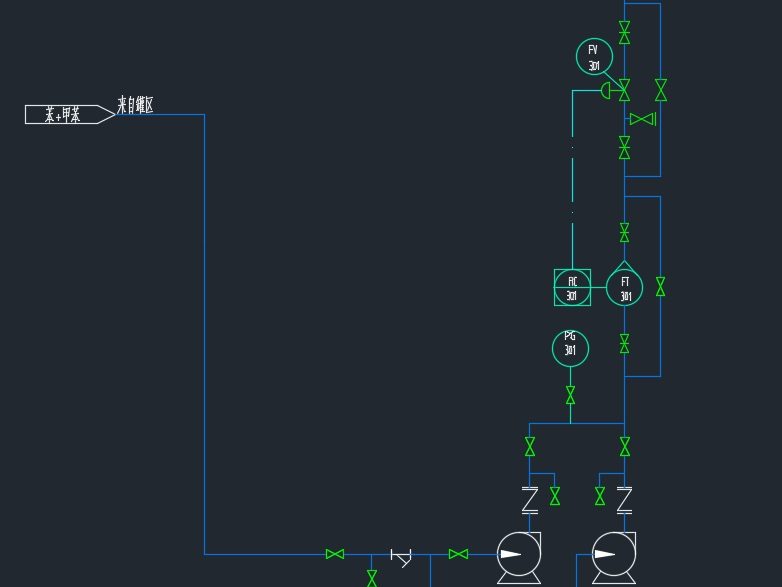

2、泵控制：

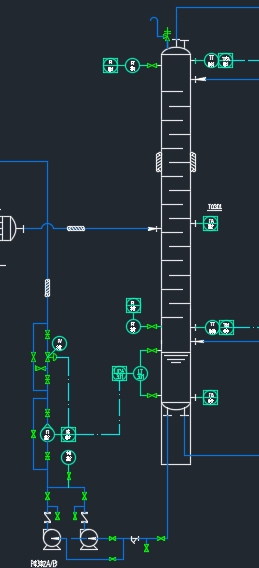

3、精馏塔控制：

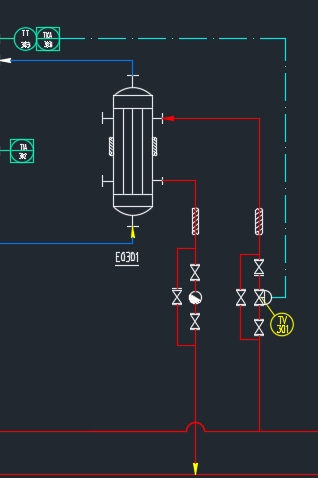

4、再沸器控制：

CAD图纸网盘下载链接：
