化工用设备DN267单壳程四管程干式蒸发器CAD装配图简介：

此装配图为化工用设备单壳程四管程蒸发器装配图，其筒内径为DN267，此图包括了主视图，侧视图，部分局部放大图以及零件明细表，表中记录了详细的设备零部件参数；本图采用了AutoCAD2007版进行绘制，可根据需求进行编辑使用，有意向者可下载使用。

1、化工用设备DN267单壳程四管程干式蒸发器CAD装配总图：

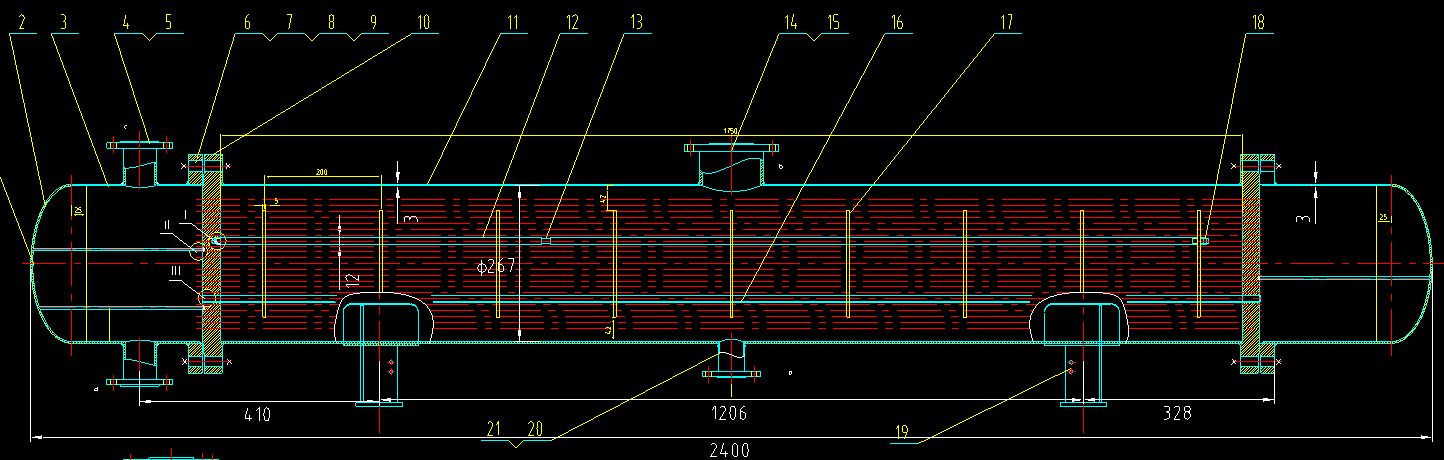

2、化工用设备DN267单壳程四管程干式蒸发器CAD主视图：

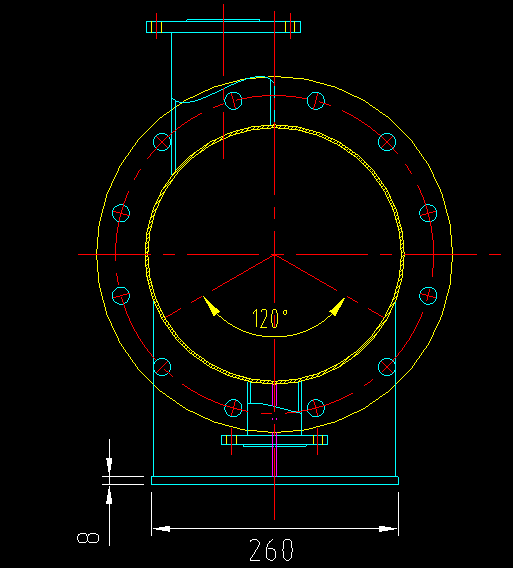

3、化工用设备DN267单壳程四管程干式蒸发器CAD侧视图：
