化工设备DN400双管程管板式U型换热器CAD装配图简介：

此装配图为化工用设备双管程管板式U型换热器装配图，其筒内径为DN400，此图包括了主视图，侧视图，部分局部放大图以及零件明细表，表中记录了详细的设备零部件参数；本图采用了AutoCAD2007版进行绘制，可根据需求进行编辑使用，有意向者可下载使用。

1、化工设备DN400双管程管板式U型换热器CAD装配图：

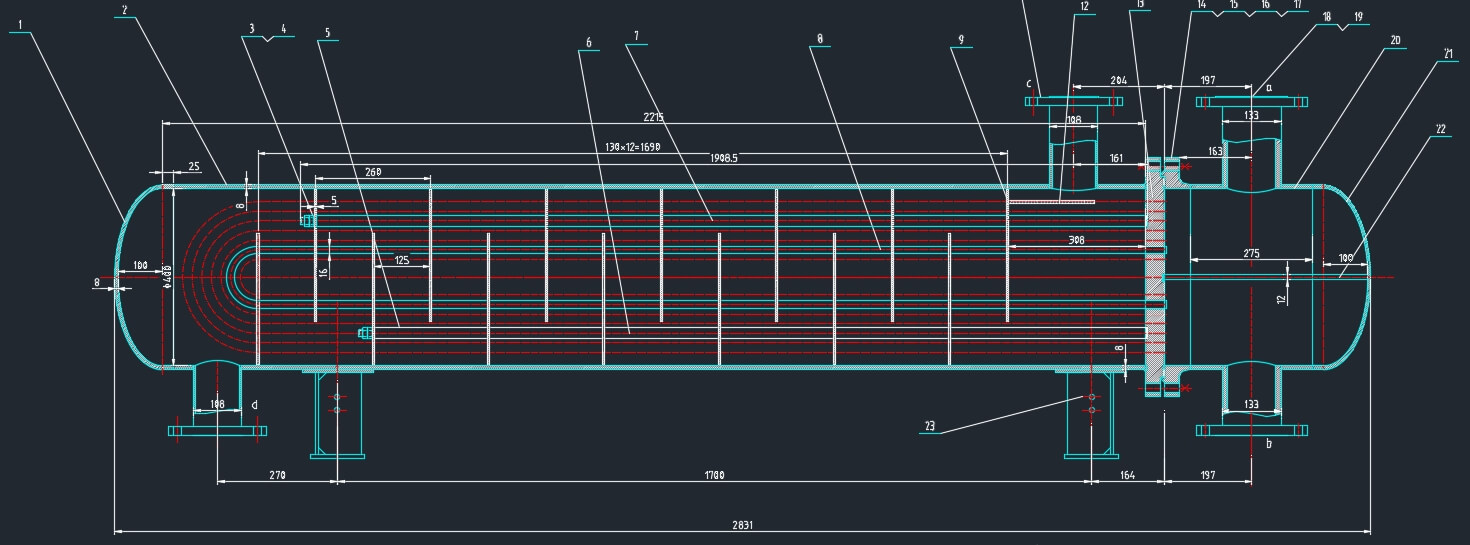

2、化工设备DN400双管程管板式U型换热器CAD主视图：

3、化工设备DN400双管程管板式U型换热器CAD俯视图：

CAD装配图网盘下载链接：
