化工设备DN2200列管式反应器CAD装配图简介：

此装配图为DN2200的化工用列管式反应器CAD装配图，其中包含了主视图，俯视图，部分局部放大图以及其他零部件明细表，此图采用了AutoCAD2007版进行绘制，图中零部件明细表涵盖了详细的数据，可根据自己实际要求进行编辑使用，欢迎下载。

1、化工设备DN2200列管式反应器CAD装配图：

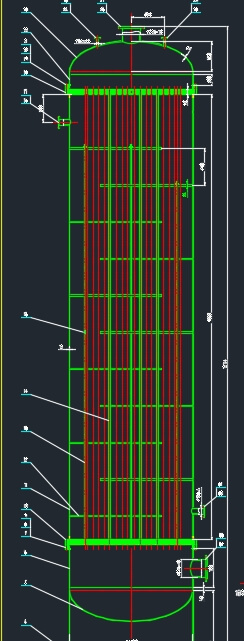

2、化工设备DN2200列管式反应器CAD主视图：

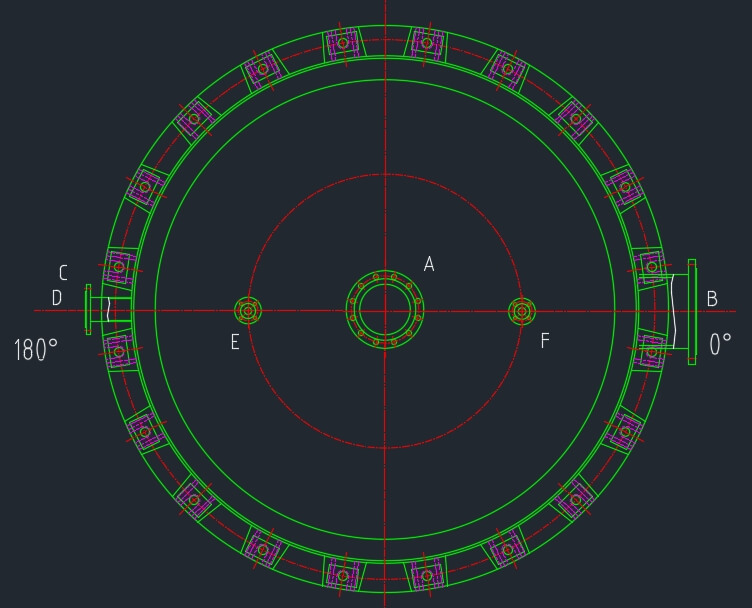

3、化工设备DN2200列管式反应器CAD俯视图：
